Сортировка и калибровка клубней является важной частью процесса послеуборочной и предпосадочной обработки картофеля, ведь это напрямую связано с качеством будущего урожая. Ранее, процесс отбора картофеля происходил вручную или при помощи созданных собственноручных агрегатов, по принципу прохождения клубня сквозь заданные щелевые отверстия сита. Перед хранением посадочного материала картофель необходимо разделить на фракции: 25-50 г — мелкие, 50-80 г — средние, 80-120 г — крупные, более 120 г — очень крупные.
В отличие от товарного картофеля при сортировке которого просто удаляются мелкие и крупные клубни, например, <45мм и >85мм. (Рис.1а) и можно использовать последовательно стоящие сетчатые сортировки (Рис.1c), при сортировке семян диапазон размеров калибровки шире, например, <25мм, 25-30мм, 30-40мм,40-50мм и >50мм. Использование последовательно стоящих сетчатых сортировок в этом случае ограничено длиной машины, поэтому используют машины, в которых картофель проходит через решета, расположенные вертикально друг под другом (Рис.1b). Клубни большого размера удаляются первыми, самые мелкие клубни удаляются последними.

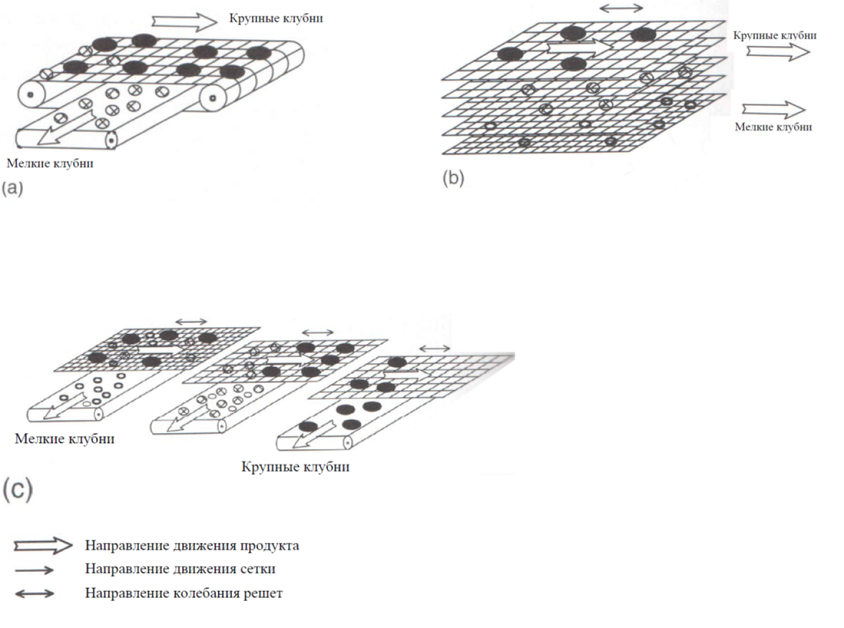

Рис.1 Типы механических сетчатых сортировок:
а) сетчатая сортировка с бесконечной сеткой;
- b) сортировка с вертикальными решетами;
- c) сортировка с последовательно стоящими решетами.
Концепт технического решения сортировки с вертикально расположенными решетами показан на основе механической калибровочной машины DIJKSTRA RT-2/4, которая осуществляет разделение потока входящего картофеля на 4+1 фракции. Картофель на калибровку поступает из контейнера через приемный бункер, оборудованный опрокидывателем контейнеров. Размер отверстий калибрующих решет выбран для осуществления калибровки на следующие фракции:
Фракция 1 картофель размером менее 25 мм + почва + грязь;
Фракция 2 картофель размером менее 30 мм или более 50 мм (на выбор)
Фракция 3 картофель размером менее 45 мм
Фракция 4 картофель размером менее 50 мм
Фракция 5 картофель размером более 50 мм или менее 30 мм.

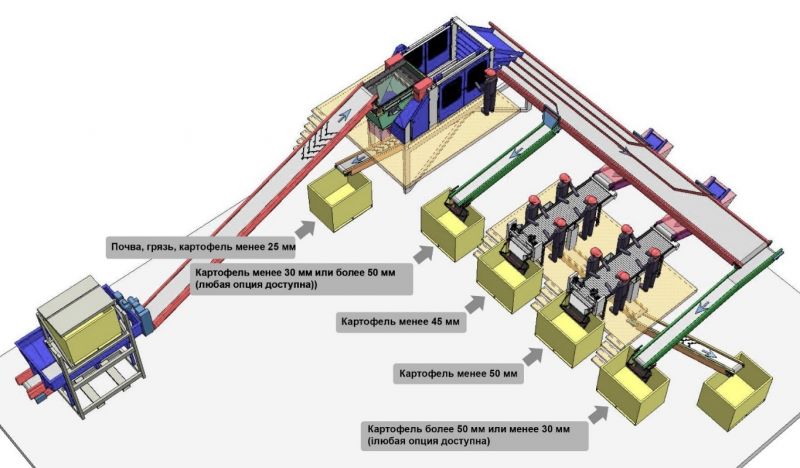

Рис.2 Концепт технического решения линии калибровки семенного картофеля на основе машины DIJKSTRA RT-2/4.
Основное количество картофеля приходится на Фракцию 3 и Фракцию 4, поэтому линии под них оборудованы инспекционными столами и небольшими накопительными бункерами, позволяющими не останавливать всю линию калибровки во время замены контейнеров.
Видео работы калибровочного комплекса на основе оборудования DT DIJKSTRA:

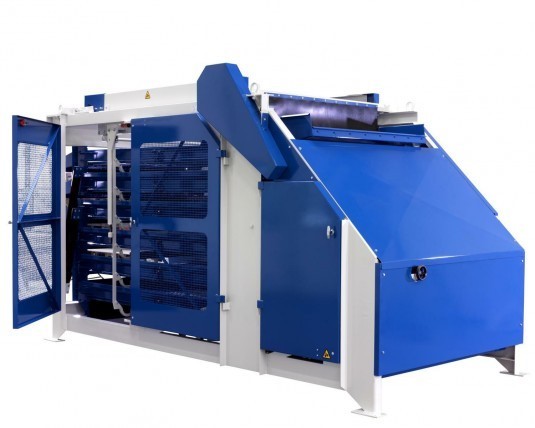

Рис.3 Калибровочная машина DIJKSTRA RT-2/4.
Сама сортировочная машина DT DIJKSTRA представляет собой раму, на которой установлены протряхиватель, привод и решета. Протряхивающие движения решет осуществляются благодаря переменному ходу коленчатого вала и обеспечивают оптимальное распределение сортируемого продукта по всей ширине решета и продвижение продукта вперед. Решета изготавливаются на заказ. Для снижения вероятности повреждения продукта калибровочные элементы решет покрыты резиной. Возможно изготовление решет из стали.
Отличительными особенностями сортировочных машин DT DIJKSTRA являются:
- Высокая точность сортировки благодаря использованию уникальных технологий привода, которые обеспечивают наиболее оптимальное использование поверхности решет сортировочной машины.
- Предотвращение повреждений продукта при сортировке за счет специальной конструкции машины и решет.
- Низкая себестоимость тонны сортируемого продукта, благодаря конструкции машины, гарантирующей долгий срок эксплуатации.
- Простота эксплуатации – быстрая и простая замена решет, регулятор числа оборотов коленчатого вала.
- Высокая производительность калибровки от 3 до 65 тон/час, в зависимости от сортируемого продукта.
Агропак является эксклюзивным представителем голландской компании DT DIJKSTRA в России. Почти 100 лет компания производит лучшие в своем классе калибровки грохотного типа. Семеноводческие компании «Вегетория», «Богородицкий альянс», «Фат-Агро», КХ «Витязь» уже используют на своих предприятиях калибровочные решения DIJKSTRA.
Также, Агропак является производителем оборудования для предпродажной подготовки овощей: упаковочных машин в сетку-мешок, конвейеров, элеваторов, бункеров, опрокидывателей контейнеров, инспекционных столов. Цель Агропак – предложить рынку различное по функционалу, степени автоматизации оборудование по оптимальной цене.
Материал подготовил:
Александр Егоров, специалист по продажам оборудования Агропак
e-mail: egorov@agropak.ru , тел.: +7 (910) 425-87-85
